浙江玉环分布式屋顶光伏电站设计案例分享

类别:联动要闻发布时间:2023-10-27 浏览人次:906
分享到:

     我国建筑屋顶资源丰富,开发建设分布式光伏潜力巨大,其中厂房屋顶光伏是国内最常见也是最主要的屋顶光伏安装场景。作为国内领先的民营电力设计院,联动设计在屋顶光伏建设方面具有丰富经验,覆盖混凝土、彩钢瓦等各类屋面形态。本文将以浙江玉环分布式屋顶光伏发电项目为例,为大家介绍厂房屋顶光伏的系统设计思路。


一、项目概况


      本项目位于浙江省台州市玉环市,属于东部沿海地区,基本风压1.20kN/m²(50 年一遇),与中部地区相比风荷载增大约3-4倍,地面粗糙度B类,基本雪压0.35kN/m²(50年一遇),抗震设防烈度6度(0.05g)。本项目包含玉环五源巨迪汽配0.4MW光伏发电项目、玉环五源宏达眼镜0.8MW光伏发电项目两个子项目。我公司负责该项目的施工图设计、竣工图编制等勘察设计及相关服务。

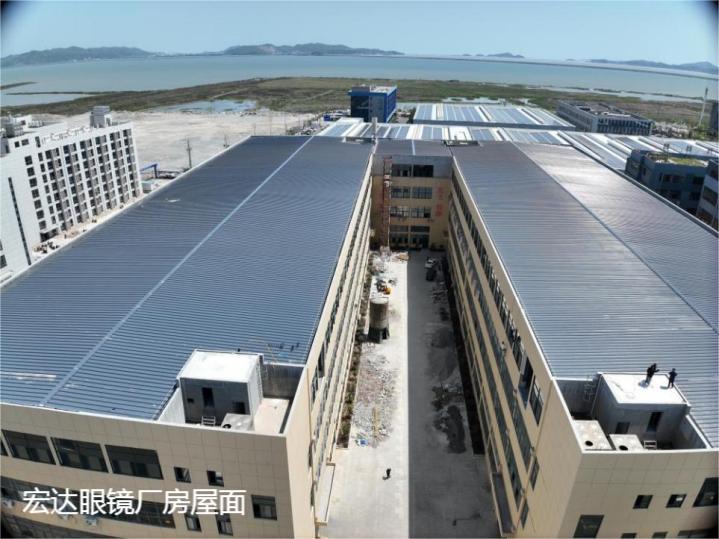

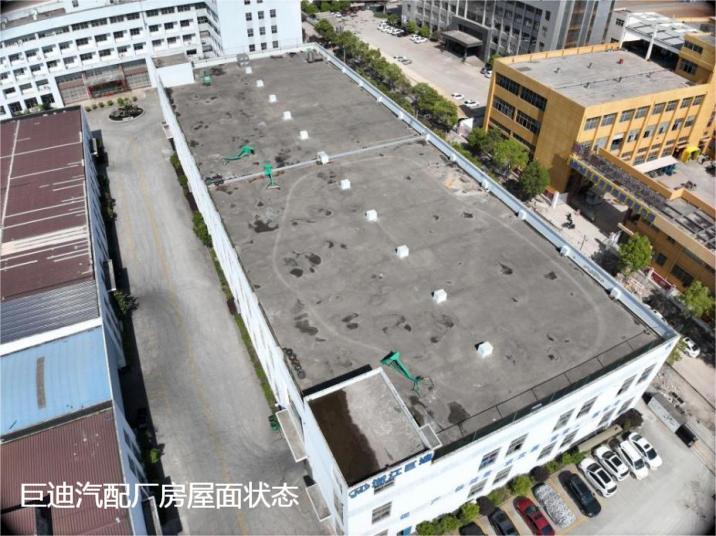

      巨迪汽配厂房为地上两层现浇钢筋混凝土框架结构,建筑高度12m,屋顶为混凝土上人屋面。宏达眼镜厂房为门式刚架轻型房屋结构,柱底标高17.02m,檐口结构高度23.00m,屋顶为彩钢瓦混凝土屋面。





二、设计难点和解决思路


1.玉环五源巨迪汽配0.4MW光伏发电项目


      由于东南沿海地区基本风压特别大,若采用常规混凝土配重墩屋面支架,满足抗倾覆的要求情况下,光伏支架基础将会非常之大(单个混凝土支墩尺寸达到750x750x500mm),现有屋面承载力无法满足这个要求。因此,在项目执行过程中,我方与业主对支架方案进行了充分讨论,希望在保证不破坏屋面防水的前提下,尽量降低屋面新增荷载。

      最后本项目光伏支架选用人字坡结构,组件倾斜角8度,支架基础采用条形基础梁,条形基础梁把支架连接起来,确保了整体支架基础的稳定。条形基础梁在原有结构梁上现浇,荷载直接由结构梁承担,受力合理,同时通过植筋技术与框架结构框架柱锚固连接,与框架结构形成整体结构,共同受力,支架及支架基础也加强了原有结构屋面的刚度。条形基础梁截面为250mmx250mm,基础截面面积小,混凝土总量更小,总造价降低。




2.玉环五源宏达眼镜0.8MW光伏发电项目


      本项目彩钢瓦屋面光伏组件采用屋面平铺的布置方式, 由于场区风荷载较大,每块组件下设置3根导轨,增大组件与屋面可靠连接。导轨沿彩钢瓦屋面波峰通过夹具固定,光伏板通过压块与导轨连接。支撑件全部采用铝合金,整个支撑结构简单牢固。夹具间距初步按不大于1000mm,导轨按连续梁设计,导轨满足强度,刚度等要求,夹具受力通过现场试验确定,并满足设计要求。

      组件采用专用边压块、中压块固定在导轨上,安装简单快捷,大大提高了整个系统的安装效率,从而降低了安装成本。其中考虑到后期的维护、维修,在电池组件相应的位置设置玻璃钢格栅板,即检修通道。


三、项目收益

      该项目采用“自发自用、余电上网”的接入方式,已于2023年9月实现全容量并网发电,理论首年上网电量108.37万千瓦时,综合首年利用小时数为1101.2h,综合25年年等效利用小时数为1017.1h。
